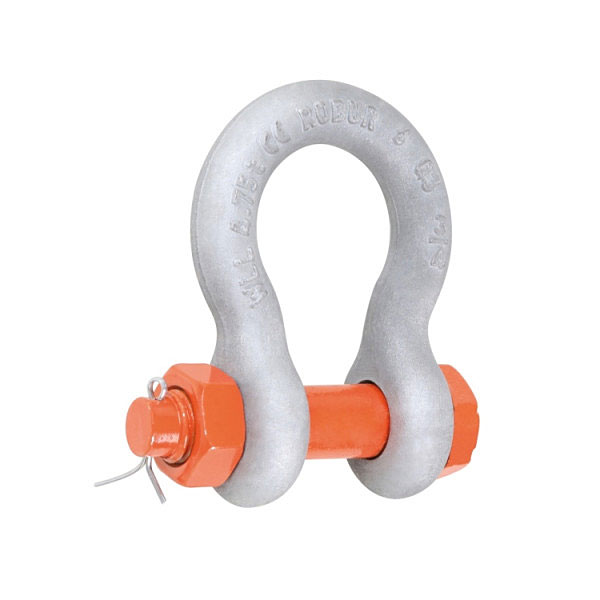

Hochfeste herzförmige Schäkel mit Splintmutter aus legiertem Stahl, Bügel heiß verzinkt
EN 13889
TECHNISCHE DATEN
EN 13889
TECHNISCHE DATEN
- Mindest-Sicherheitskoeffizient: 6
- Wärmebehandlung: Vergütung
- Herstellungsnummer auf Bolzen und Bügel
- chemische Analyse
- metallographische Analyse
- Zerreißprobe
- Ermüdungstest (min. 20.000 Zyklen)
- Probebelastungstest (2 x WLL)
- Produktspezifikation
- Abnahmeprüfzeugnis Typ 2.2 UNI EN10204
- Prüfbescheinigung Typ 3.1 UNI EN10204
- CE-Konformitätserklärung
| Artikel | Ø A mm | Ø D mm | H mm | WLL kg |
| 8031R T 1,0 | 10 | 11 | 17 | 1000 |
| 8031R T 1,5 | 11 | 13 | 18 | 1500 |
| 8031R T 2,0 | 13 | 16 | 21 | 2000 |
| 8031R T 3,25 | 16 | 19 | 27 | 3250 |
| 8031R T 4,75 | 19 | 22 | 32 | 4750 |
| 8031R T 6,5 | 22 | 25 | 37 | 6500 |
| 8031R T 8,5 | 26 | 28 | 43 | 8500 |
| 8031R T 9,5 | 29 | 32 | 48 | 9500 |
| 8031R T 12,0 | 32 | 35 | 53 | 12000 |
| 8031R T 13,5 | 35 | 38 | 59 | 13500 |
| 8031R T 17,0 | 38 | 42 | 62 | 17000 |
| 8031R T 25,0 | 45 | 50 | 75 | 25000 |
| 8031R T 35,0 | 50 | 57 | 83 | 35000 |
| 8031R T 55,0 | 75 | 70 | 105 | 55000 |
| 8031R T 85,0 | 75 | 83 | 127 | 85000 |
